pd音量控制圖像大小

嗨,我是北藝大的vanlan,接下來的教學是阿亂老師在聲音裝置課的課程紀錄

關於Gem Library的安裝請參考 http://www.dazegraffiti.com/2016/04/deken-plugin.html

另外,補充快速尋找Gem example的方法


如果你用的是mac也可以選擇以下做法:
應用程式 - Pd - 顯示套件內容 - Contents - extra -->把extra資料夾拉近側邊欄


回歸正題

首先要做的是建一個gem視窗、測試麥克風音量
畫一個圓,圓的大小隨音量改變

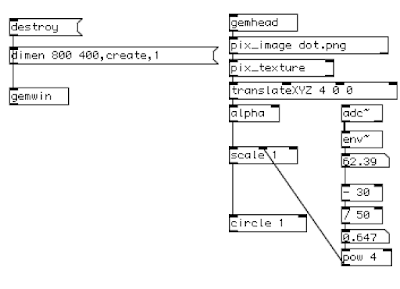

   [gemwin]:建立一個gem視窗

   [gemhead]:建立一個gem物件(下面接的[scale 1]、[circle 1]是定義物件樣貌)

   [env~]顯示的數值就是麥克風的音量範圍
   每個人的電腦麥克風音量範圍不一樣,根據音量範圍去做數值上的調整

   [pow 4]:把收到的數值變成四倍,接回到[scale 1]讓scale隨音量改變



加入圖檔,圖的大小隨音量改變

   [destroy]:關掉畫面

   [dimen 800 400]:設定畫面大小800*400

   [pix_image dot.png]:放入自己畫的圖(圖檔要跟程式存在同一個資料夾)

   [translateXYZ 4 0 0]:設定圖檔的位置(x y z)

   [alpha]:開啟圖檔的透明度,才會透明



過濾影響圖形的聲音頻率範圍


   [bp~] :bandpass,過濾聲音頻率

   [hip~]:過濾某頻率之上的聲音

   [lop~]:過濾某頻率之下的聲音
